成型研磨磨削
叁陆零精密是国内专业成型研磨磨削源头供应商和代加工厂家，专注于复杂成形研磨削技术，为客户提供专业的成型研磨磨削服务。为模具制造、精密传动、航空航天、精密仪器等行业提供高品质的定制成型研磨磨削服务，支持复杂、疑难零件定制，1件起做。最高加工精度公差可达到±0.001mm，最优粗糙度Ra0.05um，平面度0.001mm，平行度0.002mm，垂直度0.002mm，圆度0.001mm，同轴度0.003mm。实现复杂轮廓、成形面的精密磨削加工。
成型研磨磨削可控精度如下：
|
尺寸精度 |
（X） |
（Y） |
（Z） |
SH |
SW |
|
单位:±/mm |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
形位精度 |
平面度 |
平行度 |
垂直度 |
粗糙度 |
对称度 |
|
单位:±/mm |
0.001 |
0.001 |
0.001 |
Ra0.08 |
0.001 |
|
起订量 |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
|
交货期 |
3-20 天 |
3-20 天 |
3-20 天 |
3-20 天 |
3-20 天 |

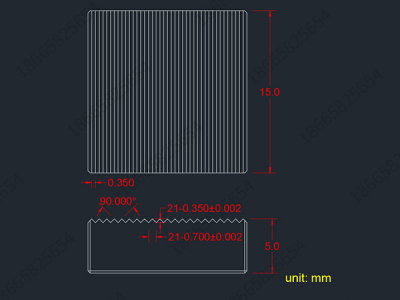

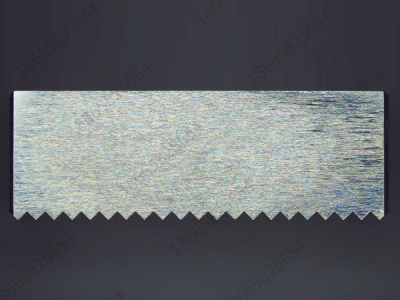

成型研磨磨削技术:
叁陆零精密加工厂成型研磨磨削工艺覆盖多种复杂轮廓：成形面、曲面、凸轮、样板、模具型腔、复杂回转体轮廓、球面、锥面、圆弧面等。采用多种磨削方式：纵向成形磨（砂轮形状与工件轮廓一致，纵向进给磨削，用于外轮廓）、横向成形磨（砂轮横向进给，磨台阶、槽、轮廓，精度高）、仿形磨削（依靠模板控制，砂轮跟随模板磨削，适合复杂曲线）、数控成形磨（CNC控制，程序输入轮廓，自动磨削，精度高、效率高）。
成型砂轮技术：
作为专业的成型研磨磨削制造商，叁陆零精密公司采用金刚石滚轮或成形修整器修整砂轮，轮廓精度±0.005mm。配备多种专用砂轮砂轮材质包括白刚玉、CBN立方氮化硼、金刚石，适合不同材料磨削，形状稳定，轮廓精确。成型研磨磨削工艺精密控制：工件热处理稳定，定位跳动小于0.01mm，留磨余量0.15-0.3mm。砂轮修整轮廓度±0.005mm，分粗磨、半精磨、精磨三阶段，充分冷却防止变形。使用投影仪、三坐标测量轮廓精度0.005mm。已为一汽模具、天津汽车模具、舍弗勒等企业提供定制成型研磨磨削服务，年产成形零件20万件，质量稳定客户满意。
成型研磨磨削设备技术参数：
|
参数类别 |
KNe3P 参数详情 |
KNe3G 参数详情 |
|
|
设备型号 |
KNe3P（成型磨） |
KNe3G（连续展成磨） |
|
|
核心工艺 |
成型磨削 |
连续展成磨削 |
|
|
加工能力 |
加工模数可达 10 mm；工作台承重 350 kg |
蜗杆砂轮转速高达 6,700 rpm，保持恒定线速度 |
|
|
主轴与修整 |
高驱动功率磨削主轴；修整器固定安装，可使用直径小至 5mm 砂轮 |
配备HSK快换接口，蜗杆砂轮更换快捷；修整器可内向摆动 |
|
|
数控系统 |
西门子 Sinumerik 840D sl 系统，带19寸触摸屏 |
||
|
核心优势 |
加工区域宽敞，即使大螺旋角也可无障碍使用 |
专为大批量或重复批量加工优化，换装设计快速 |
|
|
典型应用 |
医疗精密零部件成型研磨磨削 |
|
|
|
参数项目 |
参数值 |
备注/说明 |
|
品牌/型号 |
台湾准力 / JL-618 |
亦有手动(JL-618)、半自动(如JL-618SA)和全自动(如JL-618ATD)等多种配置。 |
|
设备类型 |
平面磨床 |
|
|
控制形式 |
人工/手动 |
部分来源亦提及数控/自动配置，可能存在不同子型号或信息混淆。 |
|
工作台面积 |
150 mm × 465 mm |
亦有数据标注为150x450mm或160x450mm。 |
|
最大研磨面积 |
150 mm × 450 mm |
|
|
最大磨削直径 |
150 mm或 472 mm |
不同来源数据差异较大，可能指代不同含义（如工件直径与行程）。 |
|
工作台最大行程 |
175 mm × 472 mm |
|
|
砂轮轴心至工作台面最大距离 |
400 mm或 450 mm |
|
|
砂轮尺寸（外径×厚度×孔径） |
180 mm × 13 mm × 31.75 mm |
|
|
砂轮转速 |
2900/3500 rpm或 3000 rpm或 3600 rpm |
可能对应50Hz/60Hz不同电源或不同配置。 |
|
主电机功率 |
1 kW, 1.5 kW (约2 HP), 2 kW |
不同来源数据不一致，可能代表不同子型号的标准配置。 |
|
加工精度 |
高精度，可达2微米 |
可平顺实现1微米进给。 |
|
主轴轴端偏摆 |
≤ 0.003 mm |
|
|
机器重量 |
约 690 kg, 700 kg, 720 kg, 750 kg, 790 kg, 880 kg |
不同配置和包装方式导致重量有差异。 |
|
外形尺寸（长×宽×高） |
1400 mm × 920 mm × 1850 mm |
亦有1400x1040x2100mm等不同数据。 |
|
典型应用 |
半导体工业精密零部件成型研磨磨削 |
|
